Hoe sluit je zelf een RJ45 stekker aan?

Zo sluit je een RJ45 stekker zelf aan op een UTP kabel

Zelf een netwerkkabel maken lijkt lastig, maar met de juiste uitleg en een beetje geduld lukt het prima. In deze uitleg lees je stap voor stap hoe je een RJ45 stekker bevestigt aan een UTP kabel. Je leert welke materialen je nodig hebt, welke kleurvolgorde je gebruikt en hoe je controleert of alles goed werkt.

Wat is een RJ45 stekker en waarvoor gebruik je die

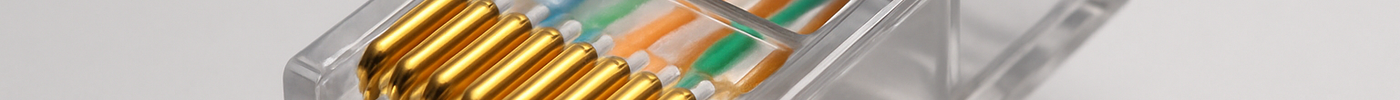

Een RJ45 stekker is een klein plastic onderdeel waarmee je een netwerkkabel aansluit op een apparaat zoals een modem, router of computer. Binnenin zitten acht metalen contactjes die verbinding maken met de aders van de kabel. Je hebt zo’n stekker nodig als je zelf een kabel op maat maakt of als je een bestaande kabel wilt vervangen.

Dit heb je nodig om aan de slag te gaan

Voor het monteren van een RJ45 stekker op een UTP kabel gebruik je:

  • Een stuk UTP kabel (Cat5e, Cat6 of hoger)

  • Een RJ45 stekker

  • Een tang om te strippen en een krimptang

  • Een scherpe kniptang of schaar

  • Eventueel een kabeltester

  • Een voorbeeld van de kleurvolgorde (T568A of T568B)

Heb je geen krimptang? Dan kun je een toolless connector gebruiken. Die klik je dicht zonder gereedschap. Handig voor kortere kabels of snelle oplossingen.

Begin met het strippen van de kabel

Knip de kabel netjes recht af. Gebruik vervolgens een striptang of mesje om ongeveer drie centimeter van de buitenmantel te verwijderen. Let goed op dat je de binnenste aders niet beschadigt. Soms zit er een wit kunststof kruisje in de kabel. Die kun je afknippen.

Zet de aders in de juiste volgorde

Nu komt het belangrijkste deel: de juiste volgorde van de aders bepalen. Je kiest tussen T568A en T568B. In Nederland wordt meestal T568B gebruikt.

T568B volgorde:

  1. Wit oranje

  2. Oranje

  3. Wit groen

  4. Blauw

  5. Wit blauw

  6. Groen

  7. Wit bruin

  8. Bruin

T568A volgorde:

  1. Wit groen

  2. Groen

  3. Wit oranje

  4. Blauw

  5. Wit blauw

  6. Oranje

  7. Wit bruin

  8. Bruin

Beide volgordes zijn goed, als je maar beide uiteinden van de kabel op dezelfde manier aansluit.

Knip de aders recht af

Leg de aders in de goede volgorde strak naast elkaar. Druk ze plat tussen je vingers en knip ze daarna recht af zodat ze allemaal even lang zijn. Laat ongeveer een halve centimeter over voor in de stekker.

Schuif de aders in de stekker

Houd de stekker met de clip naar beneden. Duw de aders voorzichtig maar stevig in de stekker. Je ziet ze meestal door het plastic heen. De kleuren moeten in de juiste volgorde tot het einde doorlopen. Zorg ook dat een klein stukje van de mantel in de stekker valt voor extra stevigheid.

Gebruik de krimptang om alles vast te zetten

Plaats de stekker in de krimptang en druk goed aan. Zo worden de aders vastgezet en drukt de stekker zichzelf stevig om de kabel heen. Na het krimpen zit alles goed vast.

Controleer of de kabel werkt

Gebruik een kabeltester om te kijken of de aansluiting goed is gelukt. Steek beide uiteinden in de tester en kijk of alle lampjes op volgorde oplichten. Geen tester? Dan kun je de kabel ook direct in je router en laptop steken om te testen of je verbinding krijgt.

Stappenplan RJ45 stekker aansluiten

1. Knip de UTP kabel recht af
Begin met een schone snede zodat de aders gelijk liggen en makkelijk te verwerken zijn.

2. Verwijder 3 cm van de buitenmantel
Gebruik een striptang of mesje om de mantel van de kabel voorzichtig weg te halen. Let op dat je de aders niet beschadigt.

3. Verwijder het kunststof kruisje (indien aanwezig)
In sommige kabels zit een wit plastic kruis. Knip dit weg voor een strakkere afwerking.

4. Ontwar de aders en leg ze in de juiste volgorde
Kies de juiste kleurcode, meestal T568B, en leg de acht aders plat naast elkaar.

5. Knip de aders op gelijke lengte af
Zorg dat de uiteinden allemaal even lang zijn en recht afgesneden voor een goede aansluiting in de stekker.

6. Schuif de aders in de RJ45 stekker
Controleer goed of elke ader in het juiste kanaaltje zit en helemaal tot het einde doorgeschoven is.

7. Krimp de stekker met een krimptang
Plaats de stekker in de tang en druk stevig aan. Zo worden de aders vastgezet en zit de stekker goed om de kabel.

8. Test de kabel met een tester
Sluit beide uiteinden aan op een tester om te controleren of alle verbindingen goed zijn.

9. Herhaal eventueel voor het andere uiteinde
Maak ook de tweede kant van de kabel, zodat je de kabel direct kunt gebruiken.

Veelgemaakte fouten

  • De aders zitten in de verkeerde volgorde

  • Niet ver genoeg ingeschoven

  • Te veel van de mantel verwijderd

  • Ongelijke lengtes waardoor de stekker niet goed sluit

  • Verschillende standaarden aan beide kanten gebruikt

Controleer alles rustig en neem je tijd. Dat voorkomt dubbel werk.

Extra tips en uitleg

Toolless connectors voor snel gebruik
Deze klik je dicht zonder gereedschap. Handig als je geen tang bij de hand hebt. Let wel op dat ze minder stevig zijn voor langere lengtes.

Verschil tussen T568A en T568B
Gebruik dezelfde volgorde aan beide kanten van de kabel. T568B is het meest gebruikt in huisinstallaties. T568A zie je soms in oudere systemen of bij bepaalde netwerken in kantoren.

Checklist om te downloaden
Wil je zeker weten dat je alles hebt? Download dan de handige checklist met alle benodigdheden voor het aansluiten van een RJ45 stekker.

Voor langere kabels of buitengebruik
Gebruik een afgeschermde kabel (FTP of SFTP) en kies voor stekkers die beter tegen vocht kunnen. Buiten zijn kabels gevoeliger voor storing en beschadiging.

Met deze uitleg kun je zonder hulp aan de slag om zelf een RJ45 stekker aan te sluiten. Of je nu een netwerkkabel maakt voor thuis of werk, met deze informatie kom je er wel uit.

Zo zorg je voor een stabiele verbinding zonder dat je afhankelijk bent van standaard kant-en-klare kabels.
