Coax kabel
Een coaxkabel wordt over het algemeen gebruikt voor aansluitingen voor kabeltelevisie van de wandaansluiting naar de antenne aansluiting van een televisie apparataat, recorder of decoder. Het bijzondere aan deze kabel is, dat zowel het beeld als het geluid via dezelfde kabel worden overgebracht.
[split]
Door de speciale opbouw van de coax kabel (namelijk coaxiaal) is de coax kabel een kabel met zeer weinig stralings verlies. Daarnaast kunnen ook hoogfrequentie signalen van buitenaf niet bij de kabel naar binnen dringen en daarmee het signaar verstoren. Hierdoor zijn coax kabels zeer stabiele kabels in gebruik.
Wat is een coax kabel?

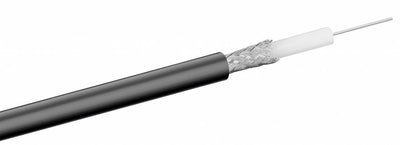

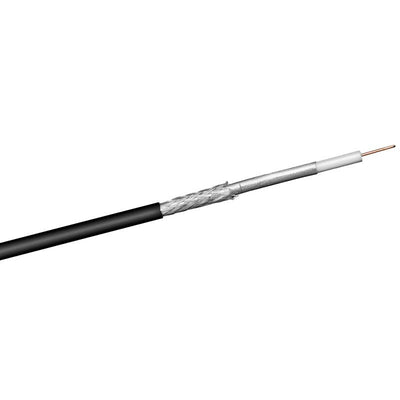

Een coaxiale kabel is een type kabel dat bestaat uit een centrale geleider, omgeven door een isolerende laag, die vervolgens omhuld is door een geleidende afscherming (de buitengeleider) en een beschermende buitenmantel. Het onderstaande diagram illustreert de structuur van een typische kabel. Het elektrische signaal beweegt zich langs de binnengeleider.
How werkt een Coax kabel?
Coaxkabels worden vaak gekozen vanwege hun afgeschermde ontwerp, dat ervoor zorgt dat de kerngeleider snel data kan verzenden, terwijl hij tegelijkertijd beschermd is tegen schade en interferentie.
Coaxkabels bestaan voornamelijk uit vier verschillende lagen:
- Een kerngeleider, meestal een koperen draad, waardoor gegevens en video worden getransporteerd.
- Rondom de koperdraad bevindt zich een diëlektrische kunststof isolator.
- Een gevlochten koperlaag beschermt de kabel tegen elektromagnetische interferentie (EMI).
- De buitenste laag is een kunststof coating die de binnenste lagen tegen beschadiging beschermt.
Coaxiale kabels transporteren gegevens via de kerngeleider, terwijl de omringende afschermingslagen signaalverlies (ook wel verzwakkingsverlies genoemd) tegengaan en helpen EMI te verminderen.
Wat is de transmissiesnelheid van coax kabels?
De transmissiesnelheid van coaxkabels bedraagt 10 Mbps (megabit per seconde), wat hen voorziet van een 80-voudige transmissiecapaciteit vergeleken met getwiste kabels.
Voordelen en nadelen van coaxkabels
Voordelen van coaxkabels:
- Economisch voordelig.
- Eenvoudig te bedraden en te installeren.
- Gemakkelijk uitbreidbaar.
- Uitstekende weerstand tegen elektromagnetische interferentie (EMI).
- Capaciteit tot 10 Mbps.
- Duurzaam.
Een bijkomend voordeel van coaxkabels is dat het elektromagnetische veld dat het signaal draagt enkel aanwezig is in de ruimte tussen de binnenste en buitenste geleiders. Dit impliceert dat coaxkabels kunnen worden geïnstalleerd naast metalen objecten zonder verlies van stroom, in tegenstelling tot andere typen transmissielijnen.
Nadelen van coaxkabels: Het grootste nadeel van het gebruik van coaxkabels is dat een enkele kabelstoring een volledig netwerk kan platleggen.
Wat is beter: Coaxiale kabel of glasvezelkabel?
Beide kabeltypes kunnen dienen voor het verzenden van video, audio en andere data, elk met eigen voor- en nadelen bij het inrichten van je netwerk.
Welke keuze het meest geschikt is, hangt af van de afstand en de hoeveelheid gegevens die je wilt overbrengen. Glasvezelkabels kunnen signalen over kilometers transporteren zonder versterker. Bij coaxkabels treedt meer signaalverlies op, dus zijn ze beter voor korte afstanden. Glasvezel kan aanzienlijk meer informatie verwerken en is kostbaarder. Hoewel glasvezel minder vaak voorkomt in residentiële omgevingen dan coax, blijft de uitrol ervan wereldwijd groeien.
Coaxkabels zijn gemakkelijk te installeren en zeer robuust. Glasvezel biedt hogere en snellere dataoverdracht, ideaal voor professionele netwerken of grote wooncomplexen zoals bedrijfsparken, universiteiten of flatgebouwen. Voor thuisinstallaties of netwerken met gemiddelde capaciteit kiezen de meeste mensen voor coaxkabels.
Qua kosten is glasvezel aanvankelijk duurder, maar biedt een lange levensduur. Na installatie blijven de kosten voor dedicated internet via glasvezel hoger dan voor gedeelde kabelinternetverbindingen. Het is cruciaal om deze opties te overwegen voordat je een beslissing neemt die je netwerkservice op lange termijn beïnvloedt.
Coax kabel voor televisie of computer
Voor het gebruik bij de televisie is er een kabel nodig met een impedantie van 75 Ohm. Echter moet de kabel bij het gebruik voor computernetwerken een impedantie van 50 Ohm hebben. Bij netwerkkabel.eu verkopen wij beide soorten coax kabels.
Typen coax kabels
Er bestaan primair twee soorten coaxkabels: kabels met een impedantie van 75 Ohm (Ω) en die met een impedantie van 50 Ohm.
Kabels met een impedantie van 75 Ohm worden doorgaans ingezet voor videosignalen, terwijl de 50 Ohm kabels veelal worden gebruikt voor dataoverdracht en draadloze communicatie. Binnen de wereld van coaxkabels duidt Ohm op de impedantie, hetgeen de weerstand in de kabel tegen de stroom van elektrische energie behelst.
Wat is een RF coaxiale kabel?
RF coaxiale kabels worden benut voor het transporteren van radiofrequentiesignalen. Dit type kabel is de standaard voor tv-aansluitingen en heeft een enkele pin die in de RF-ingang van een apparaat wordt gestoken.
Wat is een RG-6 kabel?
RG-6 kabels beschikken over grotere geleiders, wat resulteert in superieure signaalkwaliteit. Ze hebben een dikkere diëlektrische isolatie en zijn voorzien van een ander type afscherming, waardoor ze signalen op GHz-niveau beter kunnen hanteren. Vanwege de dunne structuur van deze kabel is installatie in muren of plafonds relatief eenvoudig.
Wat is een RG-59 kabel?
RG-59 kabels zijn veelvuldig in gebruik binnen huishoudens en lijken op RG-6, maar hebben een nog dunnere kerngeleider. Dit maakt ze een uitstekende keuze voor korte afstanden en transmissies met lage frequentie.
Wat is een RG-11 kabel?
RG-11 kabels zijn eenvoudig te identificeren door hun dikkere omhulsel in vergelijking met andere coaxiale kabels, hetgeen de installatie bemoeilijkt. Echter, ze bieden een lager dempingsniveau dan RG-6 of RG-59, wat impliceert dat ze gegevens over grotere afstanden kunnen transporteren.
