Zelf een patchpaneel aansluiten

Een goed netwerk begint bij overzicht. Een patchpaneel helpt je om meerdere netwerkkabels op één centrale plek aan te sluiten. Daarmee hou je alles netjes en heb je grip op je netwerk. Of je nu je thuiskantoor verbetert of een serverkast opzet, zelf een patchpaneel aansluiten is prima te doen. Met de juiste uitleg, materialen en een helder stappenplan zet je het zonder stress in elkaar.

Wat is een patchpaneel en wanneer gebruik je het

Een patchpaneel is een verzamelpunt voor netwerkkabels. Je plaatst het in een netwerkkast of aan de muur, en sluit er meerdere kabels op aan. Zo ontstaat er een centraal punt waar je alle netwerkverbindingen samenbrengt. Je koppelt het patchpaneel vervolgens met korte patchkabels aan een switch of router. Dat zorgt voor een overzichtelijk netwerk dat je eenvoudig kunt uitbreiden of aanpassen.

Thuis gebruik je een patchpaneel bijvoorbeeld als je meerdere kamers bekabeld wilt verbinden met je modem of router. In bedrijven is het vooral handig om structuur aan te brengen in serverruimtes of technische installaties.

Wat heb je nodig om een patchpaneel aan te sluiten

Om zelf een patchpaneel aan te sluiten heb je het juiste gereedschap en goede materialen nodig. Hieronder vind je een complete lijst:

• Een patchpaneel dat past bij het type netwerkkabel


• LSA-tang of punchdown-tool om aders in het paneel te drukken


• UTP of FTP netwerkkabel zoals CAT6 of CAT6a


• Kabelstripper om de mantel te verwijderen


• Krimptang en RJ45-connectoren als je eigen kabels maakt


• Netwerkkabeltester om aansluitingen te controleren


• Bevestigingsmateriaal zoals schroeven of een patchkast



Zorg dat je deze spullen binnen handbereik hebt voor je begint. Bij Netwerkkabel.eu bestel je ze makkelijk in één keer.

Stappenplan voor het aansluiten van een patchpaneel

Hieronder vind je een eenvoudig stappenplan waarmee je stap voor stap je patchpaneel aansluit.

Stap 1 Strip de netwerkkabel
Strip met een kabelstripper ongeveer vijf centimeter van de buitenmantel. Let op dat je de aders niet beschadigt. Gebruik bij voorkeur solide kernkabels voor een stevige verbinding.

Stap 2 Sorteer de aders op kleur
Volg de T568B standaard. Dit is de meest gebruikte kleurcodering:
Oranje wit – Oranje
Groen wit – Blauw
Blauw wit – Groen
Bruin wit – Bruin

Stap 3 Druk de aders in het patchpaneel
Plaats elke ader in de juiste sleuf op het paneel. Gebruik de LSA-tang om ze goed vast te drukken. Zo zorg je voor een betrouwbare verbinding.

Stap 4 Bevestig de kabels stevig
Gebruik trekontlasting of kabelbinders om te zorgen dat de kabels niet kunnen losraken of bewegen. Dit verlengt de levensduur van je netwerk.

Stap 5 Monteer het patchpaneel
Bevestig het paneel in een patchkast of aan de wand. Zorg dat alles goed vastzit en de kabels netjes zijn weggewerkt.

Stap 6 Sluit de switch aan
Gebruik korte patchkabels om de poorten op het patchpaneel te verbinden met de poorten op je switch of router.

Stap 7 Test de aansluitingen
Gebruik een netwerkkabeltester om te controleren of elke verbinding goed is gelegd. Test ook de wandcontactdozen of keystone aansluitingen aan de andere kant van de kabel.

Met dit stappenplan bouw je stap voor stap een stabiel en overzichtelijk netwerk.

Welke soorten patchpanelen en kabels zijn er

Afhankelijk van je situatie kies je voor een bepaald type patchpaneel en kabel. Hieronder zetten we de opties op een rij.

Netwerkkabels

• CAT5e is prima voor standaard thuisgebruik


• CAT6 is sneller en beter afgeschermd


• CAT6a en CAT7 zijn geschikt voor hogere snelheden tot 10 Gbps


• CAT8 gebruik je in datacenters of voor zware netwerken



UTP of FTP

• UTP is ongefilterd en geschikt als er weinig storingsbronnen zijn


• FTP heeft extra afscherming tegen storingen van stroomkabels of apparaten



Patchpanelen

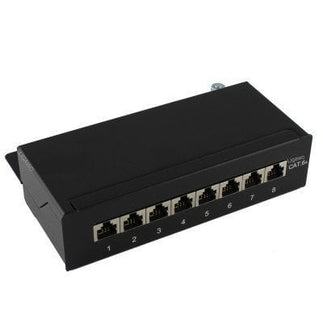

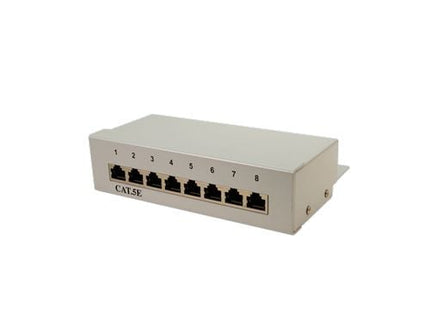

Er zijn panelen met 8, 12, 24 of 48 poorten. Sommige zijn geschikt voor wandmontage, andere voor plaatsing in een 19 inch rack.

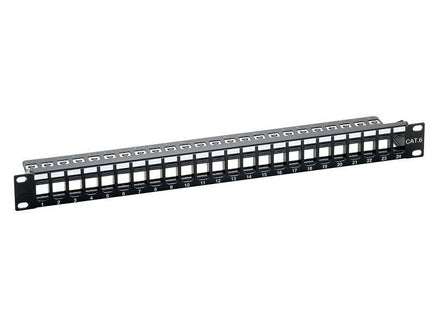

Let bij de keuze ook op keystone panelen of LSA-panelen. Keystone panelen werken met losse modules, LSA-panelen sluit je direct aan met een tang.

Wat zijn veelgemaakte fouten bij het aansluiten

Zelf een patchpaneel aansluiten gaat meestal goed, maar sommige fouten zie je vaak terug. Hier een paar voorbeelden:

• De kleurvolgorde niet goed toepassen


• Aders beschadigen bij het strippen


• Kabels zonder trekontlasting vastzetten


• Geen tester gebruiken om verbindingen te controleren


• Kabels buigen of te strak trekken waardoor de verbinding slechter wordt



Zorg voor goed gereedschap en werk rustig. Dan voorkom je deze fouten makkelijk.

Veelgestelde vragen over patchpanelen aansluiten

Heb ik een switch nodig naast een patchpaneel
Ja, het patchpaneel verdeelt de kabels maar de switch zorgt voor de netwerkverdeling.

Kan ik ook alleen wandcontactdozen gebruiken
Dat kan, maar dan verlies je overzicht. Met een patchpaneel heb je een centrale plek en is het makkelijker om kabels te beheren of uit te breiden.

Hoe weet ik of een kabel goed is aangesloten
Gebruik een eenvoudige netwerkkabeltester. Daarmee zie je snel of alle aders goed contact maken.

Wat als ik geen patchkast heb
Dan kun je het patchpaneel ook op een montageplaat of direct op de muur plaatsen. Let wel op voldoende ruimte voor kabels.

Wat is het verschil tussen een keystone paneel en een LSA paneel
Bij een keystone paneel klik je losse aansluitmodules in het paneel. Bij een LSA paneel sluit je de kabels direct aan met een LSA-tang. Keystone is flexibeler, LSA is compacter en voordeliger.

Handige tips en extra’s

Gebruik een checklist
Werk met een checklist van materialen en stappen zodat je niets vergeet. Wij bieden binnenkort een printbare versie aan.

Wandmontage of patchkast
Voor kleine installaties is wandmontage prima. Bij grotere netwerken of uitbreidbaarheid kies je beter voor een patchkast.

Test zonder dure apparatuur
Een basis kabeltester is al verkrijgbaar vanaf een paar tientjes en voorkomt dat je achteraf alles moet controleren.

Koppel direct naar de juiste producten
Zorg dat je gelijk de juiste tools, kabels en accessoires bij de hand hebt. Dit voorkomt vertraging tijdens het aansluiten.

Werk netjes en georganiseerd
Gebruik kabelbinders, label de kabels en zorg voor voldoende speling. Zo hou je het overzicht en voorkom je storing.

Aan de slag met jouw patchpaneel

Met deze uitleg kun je zelf een patchpaneel aansluiten zonder verrassingen. Of je nu je woning netter wilt bekabelen of een serverruimte beheert, een goed aangesloten patchpaneel maakt je netwerk overzichtelijk en betrouwbaar. Kijk in onze webshop voor complete sets of losse onderdelen en begin vandaag nog.
