Hoe je een FTP kabel correct aansluit voor een storingsvrije netwerkverbinding

Een stabiele netwerkverbinding begint met goede voorbereiding. In veel woningen en kantoren is storing een terugkerend probleem, vaak veroorzaakt door elektromagnetische invloeden. Denk aan stopcontacten, routers, stroomkabels of zware apparaten. In zulke situaties biedt een FTP kabel uitkomst. Deze kabel is voorzien van een aluminiumfolie die signalen van buitenaf tegenhoudt. Met de juiste montage zorg je voor een betrouwbare verbinding die niet hapert. Hieronder lees je hoe je dat zelf voor elkaar krijgt.

Wat een FTP kabel precies doet

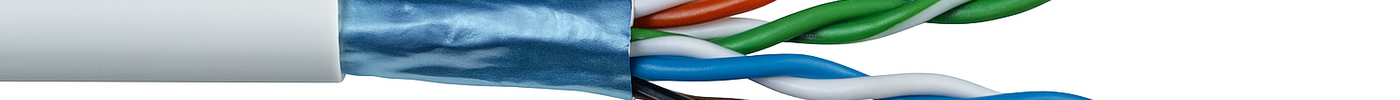

Een FTP kabel is voorzien van folie onder de mantel. Dat maakt deze kabel anders dan de standaard UTP variant. Dankzij die extra laag wordt de kabel minder gevoelig voor storing. Vooral in een omgeving met veel apparatuur of lange trajecten biedt dat meer zekerheid. Je gebruikt FTP kabels onder andere in bedrijfspanden, technische ruimtes of bij een thuisnetwerk waar stabiliteit telt.

In welke situaties afscherming belangrijk is

Een standaard netwerkkabel werkt prima in een rustige woning zonder veel storingsbronnen. Maar zodra je bekabeling loopt langs stroomkabels, TL-verlichting of elektrische apparatuur, krijg je sneller last van signaalverlies. Daar komt afscherming van pas. FTP kabels worden dan ingezet om interferentie buiten te houden. Wie werkt met camera’s, slimme thermostaten of andere apparatuur met netwerkverbinding, merkt vaak pas na installatie dat de snelheid tegenvalt. Met een afgeschermde kabel voorkom je die teleurstelling vooraf.

Wat je nodig hebt om de kabel aan te sluiten

Voor een geslaagde montage heb je een paar basisdingen nodig:

• Een FTP kabel op de gewenste lengte


• RJ45 connectoren die geschikt zijn voor afgeschermde bekabeling


• Een krimptang met ondersteuning voor FTP connectoren


• Een goede kabelstripper of een scherp mes


• Een netwerktester om de verbinding na te lopen


• Eventueel een wandcontactdoos met metaalclip voor de afscherming



Leg al je materiaal van tevoren klaar. Zo werk je overzichtelijk en maak je minder snel fouten.

De kabel strippen zonder schade

Snijd de buitenmantel van de kabel voorzichtig open. Doe dit over een lengte van zo’n drie centimeter. Let goed op dat je de aluminiumfolie niet insnijdt. Als de folie beschadigd raakt, kan dat later storing veroorzaken. Vouw de folie een stukje terug, zodat deze straks contact maakt met het metalen deel van de connector. Sommige kabels hebben een extra aardingsdraad. Die laat je intact en werk je netjes mee in de connector.

De juiste volgorde van de aders gebruiken

Net als bij andere netwerkkabels gebruik je een vast schema voor de aansluiting van de aders. Het meest gangbaar is de TIA/EIA 568B volgorde:

1. wit-oranje


2. oranje


3. wit-groen


4. blauw


5. wit-blauw


6. groen


7. wit-bruin


8. bruin



Zorg ervoor dat de aders strak naast elkaar liggen. Knip ze pas recht af als je tevreden bent met de positie. Schuif ze daarna in de connector tot aan het einde.

De aders vastzetten in de connector

Bij FTP connectoren is het belangrijk dat ook de aluminiumfolie contact maakt met de behuizing. Alleen dan doet de afscherming zijn werk. Plaats de connector met de juiste kant naar boven en druk de aders voorzichtig in het juiste spoor. Met een krimptang druk je de pinnen naar beneden zodat ze contact maken. Controleer of de kabel stevig vastzit en of de folie goed aansluit.

Testen of alles goed zit

Gebruik een netwerktester om te controleren of de verbinding klopt. Sluit beide uiteinden van de kabel aan op de tester en laat het apparaat de volgorde uitlezen. Als alles goed is aangesloten, zie je acht lampjes oplichten in de juiste volgorde. Werkt de kabel niet, begin dan opnieuw. Kleine foutjes, zoals verwisselde aders of slechte contacten, geven vaak pas later problemen.

Problemen die vaak voorkomen

Tijdens het installeren van FTP kabels worden bepaalde fouten regelmatig gemaakt. Denk aan:

• Te diep insnijden waardoor aders of folie beschadigen


• Verkeerde adercombinaties


• Het vergeten van de afscherming bij aansluiting


• Gebruik van UTP connectoren die geen folie ondersteunen


• Een krimptang die niet geschikt is voor FTP



Ook bij wandcontactdozen geldt: de afscherming moet contact maken met de metalen clip of aarding van de doos. Anders functioneert de bescherming niet.

Wat je kunt doen bij aanhoudende storing

Soms levert een FTP kabel alsnog problemen op. Bijvoorbeeld doordat je deze aansluit op een apparaat met alleen UTP ondersteuning. In dat geval is de aarding incompleet, waardoor je alsnog storing krijgt. Kies liever voor volledige afscherming met S/FTP kabels als je zeker wilt zijn van een stabiele verbinding. Gebruik bij voorkeur connectoren en wandcontactdozen met ingebouwde afvoer van de folie naar de behuizing of aarde.

Een andere tip is om een eenvoudige kabeltester te gebruiken. Die zijn al voor een paar euro verkrijgbaar en helpen snel fouten opsporen. Daarmee voorkom je dat je een hele installatie opnieuw moet doen door een fout die makkelijk te voorkomen was.
