Hoe sluit je een Cat 7 kabel aan

  • , door
  • 2 min lezen

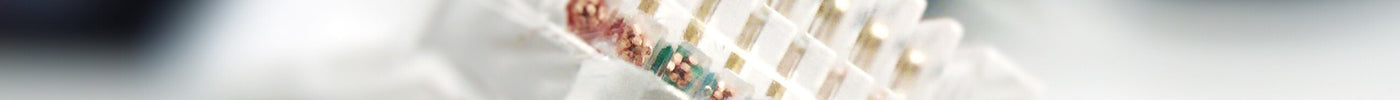

cat7 kabel

Om een intern netwerk zo stabiel mogelijk aan te sluiten, wordt er vaak gebruik gemaakt van Cat7 kabels. Het is mogelijk om zelf een Cat7 kabel aan te sluiten.

Producten uit dit artikel:

[button]Cat7 kabel[/button][button]Connectoren[/button][button]RJ45 tang[/button][button]Kabelstripper[/button]



Om een intern netwerk zo stabiel mogelijk aan te sluiten, wordt er vaak gebruik gemaakt van Cat7 kabels. Het is mogelijk om zelf een Cat7 kabel aan te sluiten. Deze kabels zijn in verschillende lengtes en uitvoeringen verkrijgbaar. Voordat u een keuze uit deze verschillende uitvoeringen maakt, is het belangrijk om te weten welke kabels er precies zijn. Er zijn 2 variabelen waar u rekening mee moet houden: De snelheden en de diverse mantels of afschermingen.

[button]Koop een Cat7 kabel[/button]

Snelheden van kabels:

Cat5e Kabel: Heeft een snelheid van maximaal 1.000 mbit/s, 100mhz.
Cat6 Kabel: Heeft een snelheid van maximaal 1.00mbit/s, 250mhz.
Cat6a Kabel: Heeft een snelheid van maximaal 10.000mbit/s, 500mhz.
Cat7 Kabel: Heeft een snelheid van maximaal 10.000mbit/s, 600 tot 1500mhz.

Mantels of afschermingen:

U/UTP, geen kabel afscherming, geen aderpaar afscherming
U/FTP, geen kabel afscherming, aderpaar d.m.v. folie afgeschermd
F/UTP, kabel d.m.v. folie afgeschermd, geen aderpaar afscherming
S/FTP, kabel afgeschermd d.m.v. vlechtwerk, aderpaar afgeschermd d.m.v. folie
SF/UTP, kabel afgeschermd d.m.v vlechtwerk en folie, aderparen niet afgeschermd

Waarom zelf een Cat7 kabel maken?

Zelf een Cat7 kabel maken heeft meerdere voordelen. Eén daarvan is dat u zelf de lengte kunt bepalen. Hierdoor heeft u geen last van bossen kabels over de vloer. De gaten in de muur die u zal maken, hoeven niet heel groot te zijn. U maakt immers de connector er later pas aan. Als u een Cat7 kabel wilt maken, heeft u het volgende nodig:

Cat7 kabel
Connectoren
RJ45 tang
Kabelstripper



Stap voor stap een Cat7 kabel maken

Om te beginnen stript u eerst de bovenste 5 centimeter van de mantel van de UTP kabel. Als u dit heeft gedaan, ziet u duidelijk 4 paar aderen liggen. Deze aderen moeten uiteindelijk in de connector komen. De kabels moeten eerst in een bepaalde volgorde gelegd worden, namelijk:

  • Wit-Oranje
  • Oranje
  • Wit-Groen
  • Blauw
  • Blauw-Wit
  • Groen
  • Bruin-Wit
  • Bruin

Als de aderen in de juiste volgorde liggen, knipt u de aderen op ongeveer 1.5 centimeter af. Zorg er voor dat ze allemaal recht zijn afgeknipt. Druk ze dan in de goede volgorde in de connector en knijp deze vervolgens dicht met de RJ45-Tang. U heeft nu zelf een functionerende Cat7 kabel gemaakt!
